張家口尚義500kV輸變電工程
2015-11-18 14:35:22
張家口尚義500kV輸變電
張家口尚義500kV輸變電
張家口尚義500kV輸變電
詳細介紹
工程名稱：張家口尚義500kV輸變電工程
建設及營運管理單位：冀北電力有限公司
工程地點：尚義縣大青溝鎮南側3km處，站址西側靠近白郭公路（白旗莊），距公路186m。

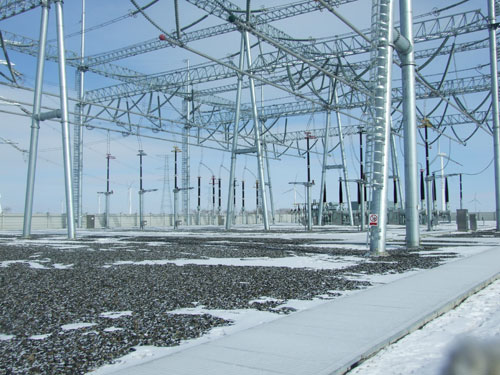

工程概況：整個變電站的建筑物及設備均布置東西寬220米，南北長273.25米的圍墻內，進站道路由北端西側接入，占地53200m2。500kV配電裝置布置在站區南側(復合電器HGIS，懸吊式管母HGIS1+2中型布置)，500kV出線向西南方向。220kV配電裝置布置在站區的西北側(戶外GIS)，線路向西北方向出線。 主變及35kV配電裝置布置在500kV和220kV裝置之間，主變?nèi)齻€單相中間以防火墻隔開，從西至東分別為#1、#2、#3、#4主變。，主控樓及附屬建筑物布置在站區西北側的站前區。
安裝工程范圍：本期規模1200MVA主變壓器1組；500kV出線1回，即尚義~張北Ⅰ回500kV線路；220kV出線10回；1組±60Mvar的SVG設備和3組60Mvar無功補償電容器。
終期工程規模：1200MVA主變壓器4組；500kV出線3回，均至張北開關站；220kV出線16回；每組主變低壓側安裝1×（±60Mvar）的SVG設備+4×60Mvar無功補償電容器。
